Transformateur de pilotage d'IGBT

Transformateurs d'alimentation

Haute fréquence

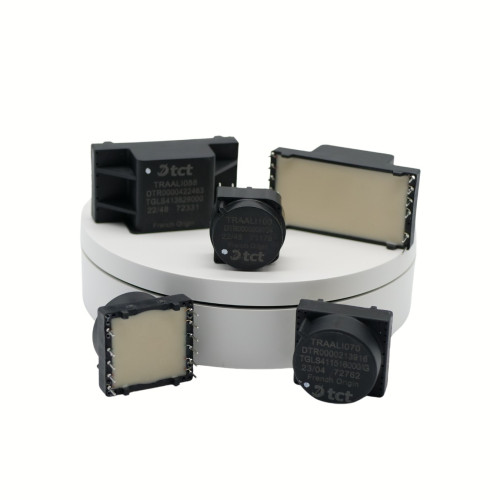

Gate Drive Transformers



  • Boitier + résine : UL94V0 Conforme à la norme Feu-Fumée EN45545.
  • Marquage Laser possible.
  • Produit sur mesure.

Fonctions

Le Gate Drive Transformer transmet des impulsions pour le pilotage d'IGBT à haute fréquence.

Caractéristiques Techniques

  • Fréquence : 30 à 100 kHz
  • Rapport de transformation : selon votre cahier des charges
  • Consommation à vide : < 50 mA
  • Puissance : jusqu’à 15 VA
  • Capacité parasite P/S : < 20 pF
  • Inductance de fuite : < 10 μH
  • Fréquence de résonance : > 500 kHz
  • Tenue diélectrique P/S : 10 kV
  • Extinction des décharges partielles (< 10 pC) jusqu’à 6 kV
