Les classes de précision des transformateurs de courant: Choisir la bonne classe de précision
Les transformateurs de courant sont utilisés pour mesurer ou surveiller l'intensité du courant électrique. Pour garantir la fiabilité des mesures, ils sont classés selon leur précision.

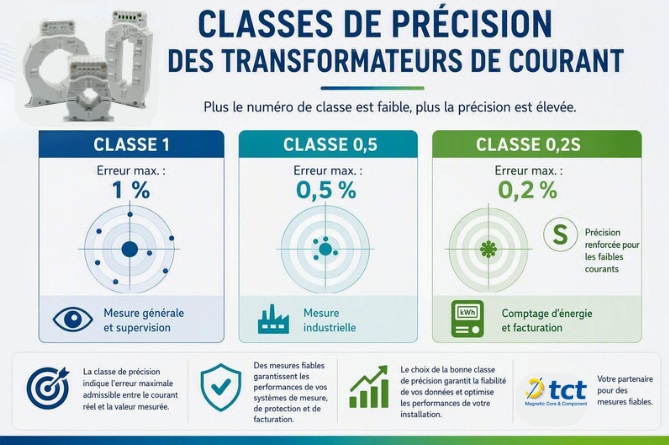

La classe de précision indique l'erreur maximale admise entre le courant réel et la valeur mesurée. Plus le chiffre est faible, plus la mesure est précise.
Par exemple :
Classe 1 : erreur maximale de 1 % au courant nominal
Classe 0,5 : erreur maximale de 0,5 % au courant nominal
Classe 0,2 : erreur maximale de 0,2 % au courant nominal
Certaines classes comportent également la lettre S, comme la classe 0,2S ou 0.5S. Celle-ci offre une précision renforcée, notamment pour les faibles courants. Elle est particulièrement adaptée aux applications de comptage d'énergie et de facturation, où la fiabilité des mesures est essentielle.
Techniquement, la classe de précision d'un transformateur de courant (TC) est définie par les normes IEC 61869.
Cette précision est évaluée à partir de deux critères principaux :
1. L'erreur de rapport (ou erreur d'amplitude)
Elle représente l'écart entre le courant secondaire théorique et le courant secondaire réellement délivré par le transformateur.
Exemple :
TC : 100 A / 5 A
Courant primaire réel : 100 A
Courant secondaire théorique : 5 A
Courant secondaire mesuré : 4,975 A
Le TC présente alors une erreur de rapport.
Pour une classe 0,5, cette erreur ne devra pas dépasser ±0,5 % au courant nominal dans les conditions définies par la norme.
2. L'erreur de phase
Le TC ne reproduit pas uniquement l'amplitude du courant ; il doit également respecter sa phase.
La norme fixe donc une limite de déphasage maximale entre le courant primaire et le courant secondaire.
Pour une classe 0,2S, TCT indique par exemple :
erreur maximale d'amplitude : 0,2 % au courant nominal
erreur de phase maximale : 10 minutes d'angle (10') au courant nominal
Pourquoi un TC peut-il être plus ou moins précis ?
La classe de précision dépend essentiellement :
- de la qualité du circuit magnétique (noyau),
- de la géométrie du transformateur,
- des matériaux utilisés,
- des caractéristiques de l'enroulement secondaire,
- de la charge raccordée au secondaire (burden).
Chez TCT, nous développons et fabriquons des transformateurs de courant répondant aux exigences des applications de mesure, de comptage et de protection. Selon les besoins de votre installation, nous pouvons proposer différentes classes de précision mais aussi des classes de précision hors standard, afin de garantir le niveau de performance attendu.
